Inserção do Leviathan V2 Optical na Gearbox

Com a preparação e modificações anteriores concluídas, agora é hora de inserir o Leviathan V2 Optical na gearbox.

por
Jorge Ferreira
|
17 de agosto de 2024
|
0 Comentários
|
Lido 241 vezes
|
66 pessoas curtiram

Instalação do Leviathan na Gearbox

Com a preparação e modificações anteriores concluídas, agora é hora de inserir o Leviathan V2 Optical na gearbox. Siga os passos abaixo para garantir uma instalação precisa:

Posicionamento do Leviathan:

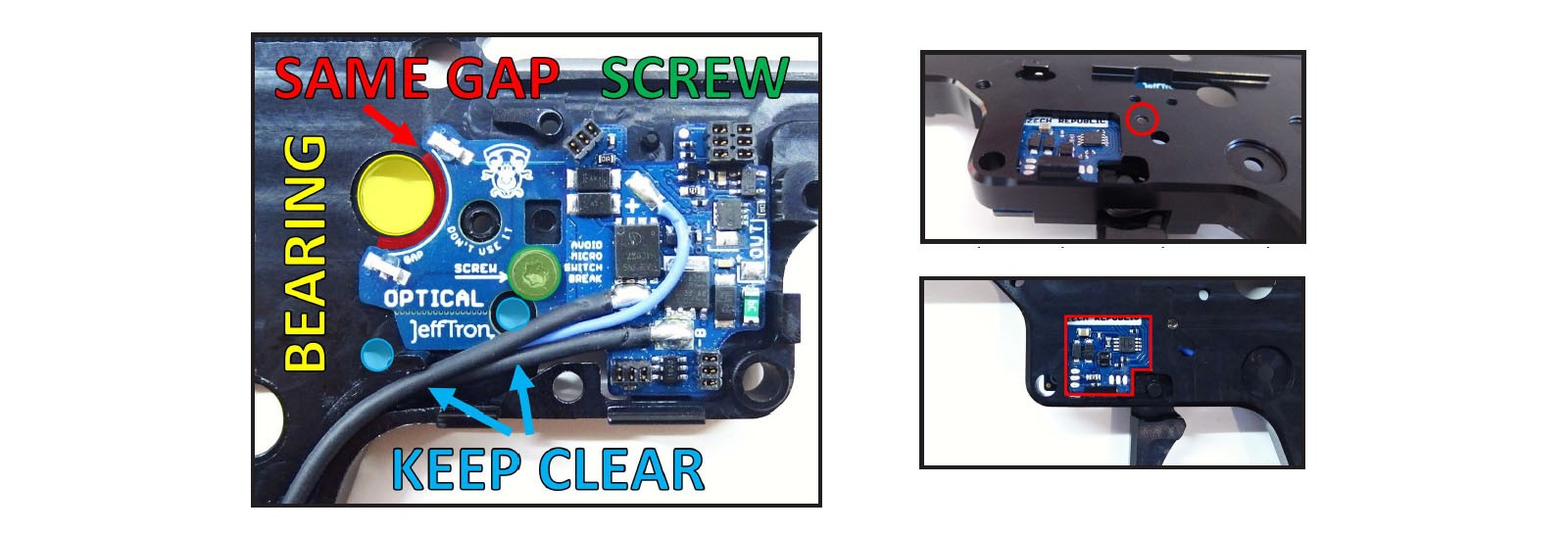

- Insira o Leviathan no lugar dos contatos originais. Certifique-se de que ele esteja completamente plano na gearbox e que as áreas destacadas em azul não estejam cobertas pela placa ou pelos fios. Isso é crucial para evitar interferências que possam comprometer o funcionamento do dispositivo.
Ajuste de Distância:
- Ajuste a posição do Leviathan para que ele mantenha a mesma distância do rolamento da engrenagem sector, como indicado pela linha vermelha na imagem. Isso garante que o dispositivo opere corretamente em relação às engrenagens da gearbox.
Fixação do Leviathan:
- Use um parafuso do pacote ou um parafuso original para fixar o Leviathan na gearbox, utilizando o ponto marcado com um círculo verde. Importante: Não coloque o parafuso no local destinado à alavanca de corte (cut-off lever), pois o ressalto da gearbox é muito alto para essa fixação.
Verificação do Parafuso:
- Certifique-se de que o parafuso não esteja saliente do lado de fora da gearbox. Se estiver, lixe-o até que fique alinhado, evitando assim problemas ao remontar a gearbox.
Checagem Final:
- Verifique se há alguma parte em contato com a gearbox na área destacada em vermelho. É essencial que o Leviathan esteja livre de obstruções para funcionar corretamente.

Com o Leviathan V2 Optical instalado e fixado na gearbox, você está um passo mais próximo de concluir a montagem. No próximo post, vamos abordar a conexão dos fios e as verificações finais antes de fechar a gearbox. Fique atento para garantir que tudo esteja perfeito antes de finalizar o processo!
